U-Ditch Standar Large

No	Size Type (Width x Height)	Dimensions (mm)					Weight / pcs (Kg)
		a	b	c	d	e
1	1000 x 800	1000	800	100	98	1196	902
2	1000 x 900	1004	900	100	96	1196	960
3	1000 x 1000	1008	1000	100	94	1196	1013
4	1000 x 1100	1014	1100	100	91	1196	1066
5	1000 x 1200	1018	1200	100	89	1196	1118
6	1000 x 1300	1022	1300	120	87	1196	1238
7	1000 x 1400	1026	1400	120	85	1196	1286
8	1000 x 1500	1032	1500	120	82	1196	1337
9	1100 x 1100	1114	1100	100	91	1296	1094
10	1100 x 1300	1122	1300	120	87	1296	1272
11	1100 x 1500	1132	1500	120	82	1296	1370
12	1200 x 1000	1208	1000	110	94	1396	1111
13	1200 x 1200	1218	1200	110	89	1396	1214
14	1200 x 1400	1226	1400	110	85	1396	1315
15	1200 x 1600	1236	1600	130	80	1396	1493

No	Cover Type	Dimensions (mm)			Weight (Kg)
		t	L	m	n
1	CU 1000 LD	120	1200	200	15	406
2	CU 1100 LD	120	1200	200	15	442
3	CU 1200 LD	120	1200	200	15	475
4	CU 1300 LD	130	1200	200	15	552
5	CU 1400 LD	150	1200	200	15	682
6	CU 1500 LD	170	1200	200	15	838
7	CU 1600 LD	180	1200	200	15	938
8	CU 1800 LD	180	1200	300	15	1042
9	CU 2000 LD	200	1200	300	15	1277

No	Cover Type	Dimensions (mm)				Weight (Kg)
		t	L	m	n
1	CU 1000 HD	160	1200	200	200	545
2	CU 1100 HD	160	1200	200	200	590
3	CU 1200 HD	170	1200	200	200	677
4	CU 1300 HD	170	1200	200	200	725
5	CU 1400 HD	210	1200	200	200	962
6	CU 1500 HD	210	1200	200	300	1037
7	CU 1600 HD	230	1200	200	300	1205
8	CU 1800 HD	240	1200	300	300	1397
9	CU 2000 HD	260	1200	300	300	1666

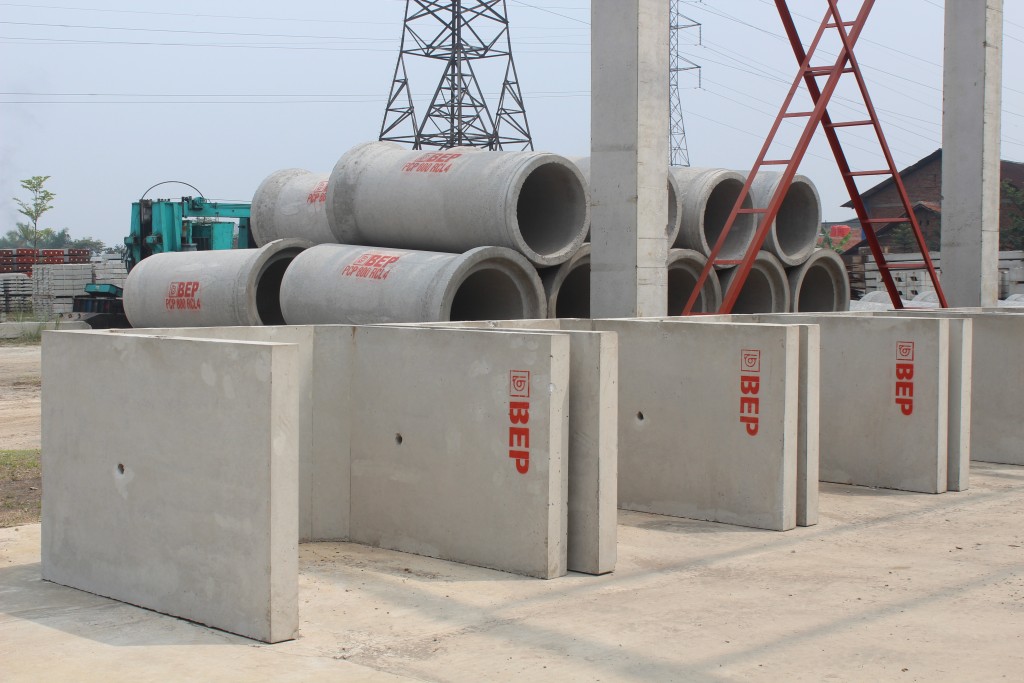

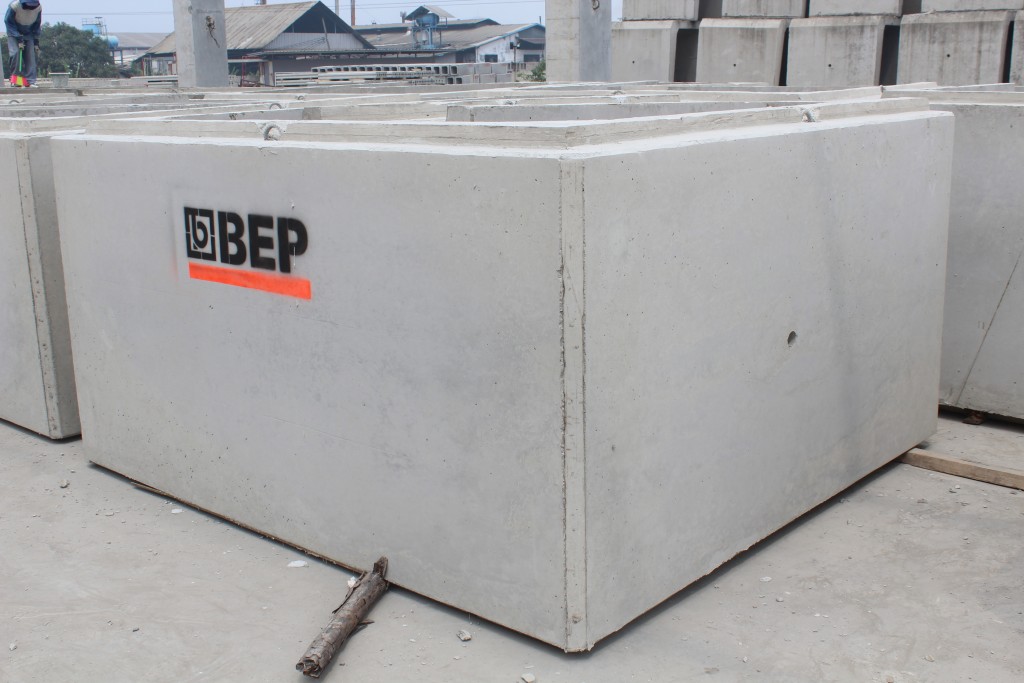

Produk Gallery
